第一种方法:
1. 将Tekla文件导出DXF文件;
2. 使用TPC,将导出的DXF文件在CAD中打开;
3. 重复以上操作步骤,在CAD中进行抓点;
4.将导出的两个文件导入手部当中。
第二种方法:

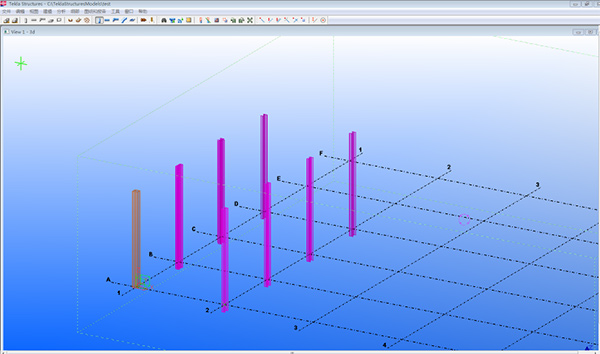

1. 打开Tekla模型文件;

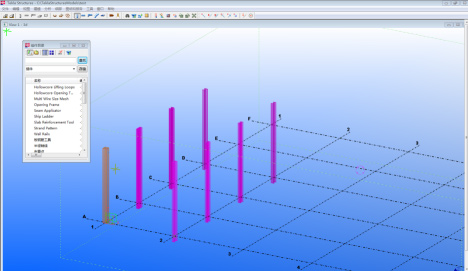

2. Ctrl+F 调取组件目录;

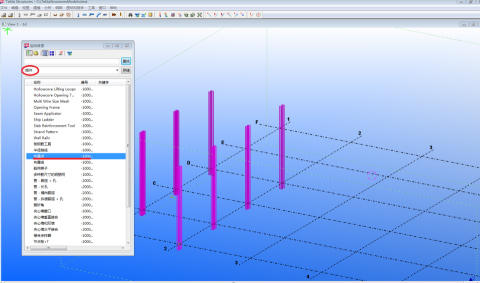

3. 下拉菜单选取插件,后选择布置点,或布置线;

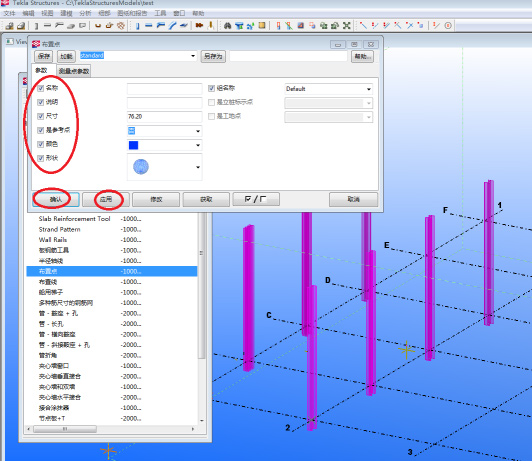

4. 设置好点线尺寸形状颜色等信息点击确认,应用;

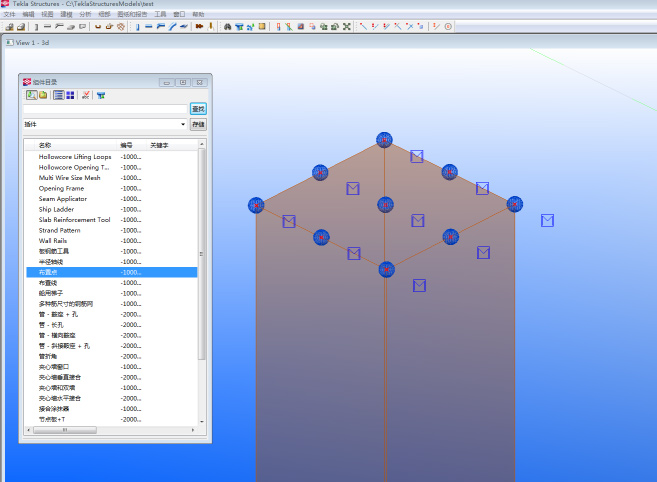

5. 抓取需要放样的点;

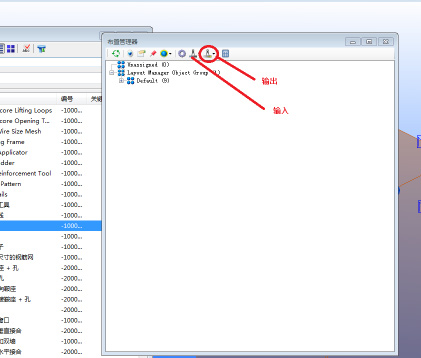

6. 输出放样点;

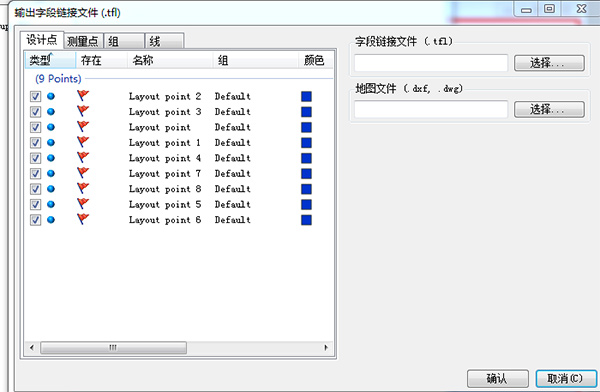

7.点击输出,选择需要输出点格式(输出下拉菜单中选取后缀为TFL的文件、下拉菜单第三项);
8.选择输出路径及命名,以及选取背景文件,然后输出(输出点文件前将Tekla模型输出一个DWG的文件、选取地图文件将输出DWG文件选中);
9.将输出的两个文件导入手部当中进行点放样操作。

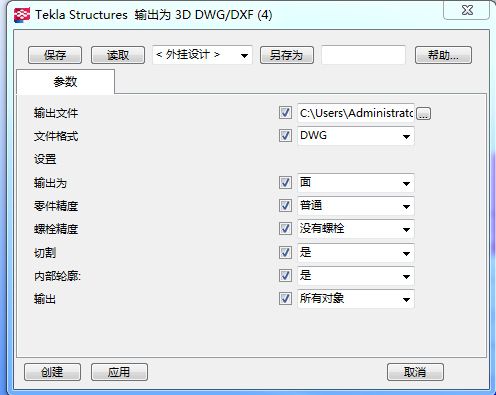

PS:输出DWG文件是注意(输出参数最后一项要改为所有对象而非所选对象)。
